Оголовок для свердловини МПЛАСТ 125/32

Великий асортимент товару у нас на сайті www.lider-pumps.com.ua

Основне завдання свердловинного оголовка - максимально допустима герметизація та захист отвори обсадної труби від пилу, бруду, грунтових і стічних вод.

Ще одним завданням оголовка є утримання насоса, для цієї задачі на внутрішній частині розташований карабін, за який чіпляється трос з насосом. Для виведення кабелю живлення насоса існує кабельний ввід, який може відрізнятися залежно від моделі оголовка.

Основна частина оголовка виконана з якісного пластика, розрахована на порівняно невеликі свердловини дачних і котеджних ділянок, загальна вага комплектуючих яких за часту не більше ста кілограм.

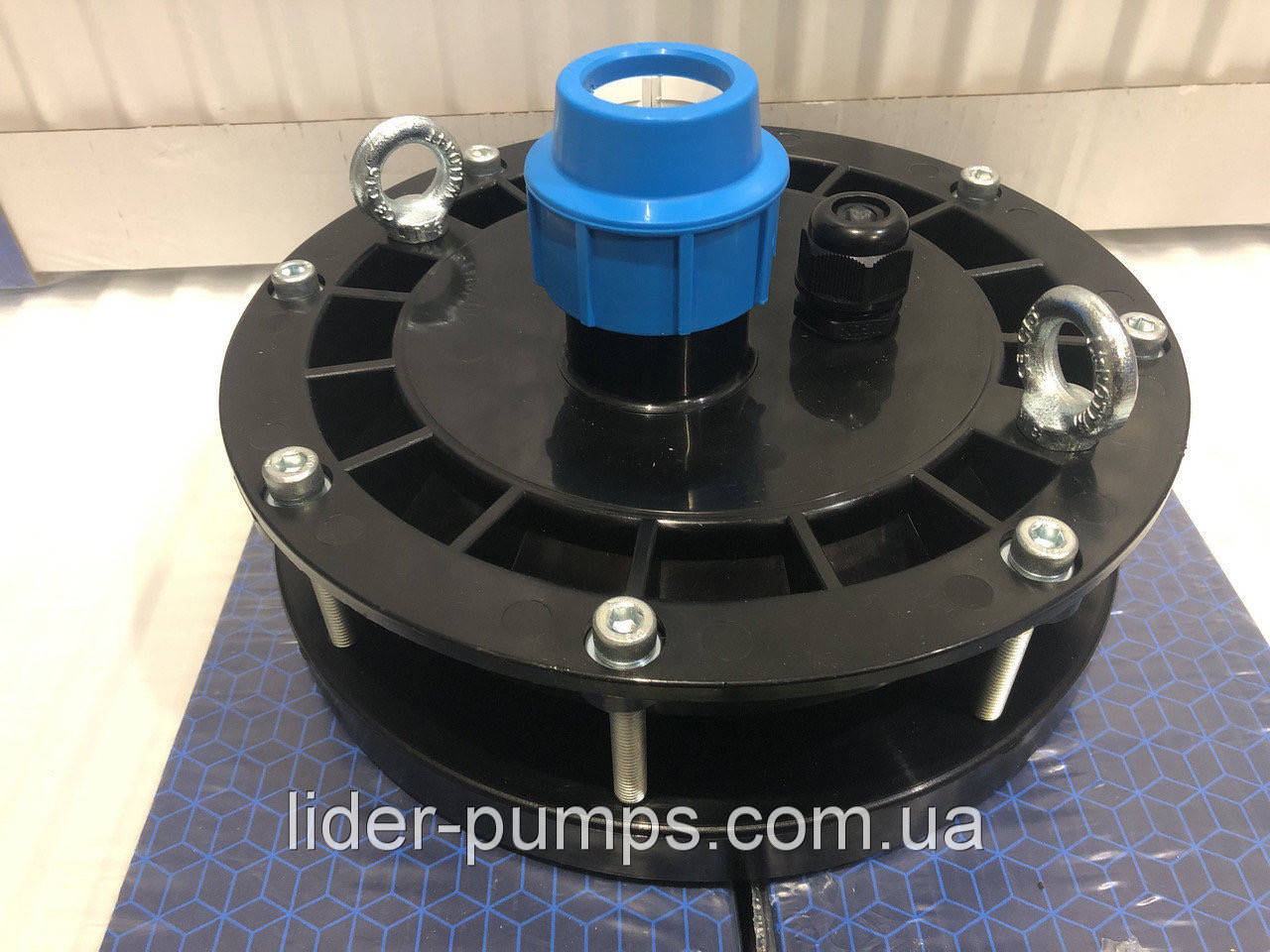

Ущільнювальне кільце оголовка розраховане на зовнішній діаметр обсадної труби від 125 міліметрів до 133 міліметрів, а шість гвинтів по периметру максимально щільно ізолюють конструкцію. Перехід на напірну трубу розраховане на зовнішній діаметр цієї ж труби в 32 міліметри. На верхній частині також розташовані два рим-болтаі кабельний ввіддля виведення кабелю живлення насоса. У нижній частині металевий карабін для підвішування насоса за допомогою троса. Пластиковий оголовок здатний витримати до 200 кілограм ваги.

Монтаж

Перед монтажем оголовка на свердловину необхідно рівно обрізати обсадну трубу. Видалити задирки в місці зрізу, зачистити обсадну трубу зовні. Підготувати насос до занурення у свердловину згідно інструкції до насоса: приєднати пластикову трубу, прикріпити трос необхідної довжини, наростити кабель, стягнути все болтами.

Вільну частину троса прикріпити до карабіну оголовка. Карабін зачепити за нижній рим-болт, попередньо просмикнувши напірну пластикову трубу і кабелі крізь кришку оголовка.

Надіти фланець плоскою поверхнею вгору і гумове кільце на обсадну трубу свердловини.

Опустивши насос в свердловину, встановити кришку оголовка на обсадну трубу, підняти гумове кільце і фланець до кришки оголовка. Стягнути болтами між собою фланець і кришку оголовка, стиснувши при цьому гумове кільце, що знаходиться між ними.

Для того щоб кабелі не провисали, їх необхідно підтягнути і затиснути кабельними вводами. Також підтягується напірна поліетиленова труба і затискається цанговим зажимом.

Переваги монтажу поліпропіленового оголовка

• - не потребує зварювальних робіт, так як установка здійснюється шляхом затягування болтів, що стискають кільце гумове кільце між кришкою і притискним фланцем;
• - можливість занурення насоса лебідкою, краном та іншими вантажопідйомними механізмами за верхні рим-болти, встановлені в кришці оголовка;
• - кріплення троса, прикріпленого до насоса за допомогою карабіна, подвешиваемого на нижній рим-болт.
